Блок питания в High End

усилителях мощности

Для каждого активного элемента (в High End усилителях мощности) необходим индивидуальный блок питания, с отдельным силовым трансформатором и отсекателем постоянной составляющей. Такое схемотехническое решение "ликвидирует" паразитные межкаскадные и межкомпонентные обратные связи по питанию, а также даёт возможность, независимо друг от друга настроить каждый активный элемент на максимально благоприятный для него режим работы и отказаться от использования резисторов. Резисторы замедляют скорость подачи энергии на активные элементы схемы и добавляют в звучание собственные шумы. Но, бескомпромиссный подход коммерчески не оправдан и практически не применяется.

Паразитные обратные связи по питанию

Наиболее серьёзной негативной обратной связью является связь между каскадами через цепи протекания тока. Мощные оконечные каскады создают на внутреннем сопротивлении источника электрической энергии заметное падение напряжения, от переменной составляющей тока. Переменное напряжение попадает в электрические цепи первых каскадов усиления, образуя нежелательные паразитные обратные связи. Применение отдельных локальных трансформаторов (для каждого активного элемента) и местных сетевых фильтров/отсекателей снимает проблему - "Разделяй, властвуй, отсекай.

Лабораторный блок питания

Схема мощного двухполярного стабилизированного блока питания с защитой от короткого замыкания.
Можно использовать практически любые транзисторы и заменить полевые транзисторы на биполярные. Аналогичную схему применяем при подборе мощных NpN транзисторов.
Это практически идеальная конструкция для организации стабилизированного напряжения мощного двухтактного усилителя мощности, что полностью ликвидирует амплитудную модуляцию на частотах: 50 - 200Гц.

Резистором R89 и стабилитроном D7 задаётся ток срабатывания системы защиты.
Стабилитрон и резистор мощные - 2/5 ватт. Если такого стабилитрона нет, то можно запараллелить несколько маломощных.
Больше схемотехнических сложностей нет.

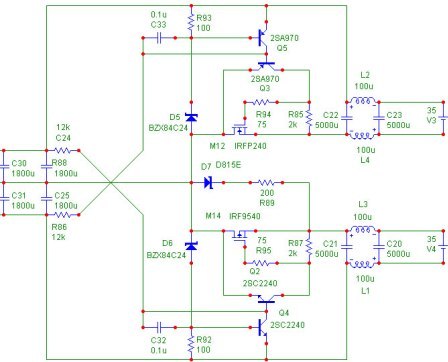

Схема мощного двухполярного стабилизированного блока питания
