Защита силового трансформатора
кратко об основном

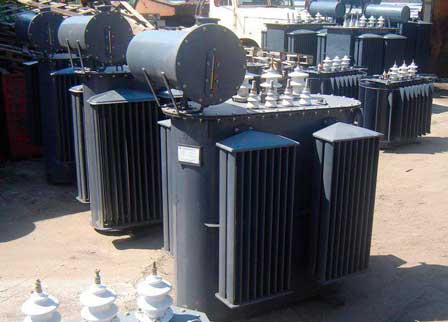

«Сердцем» любой трансформаторной подстанции является силовой трансформатор. При этом данное оборудование является крайне дорогостоящим, поэтому при любых видах повреждениях данного оборудования оно должно незамедлительно отключаться. Реализовать это можно только одним способом – установкой быстродействующих и чувствительных защит по высокой и низкой стороне трансформатора. В данной статье постараемся кратко разобрать основные виды защит, зоны их работы и особенности.
Итак, трансформаторы мощностью менее 1 кВА защищаются чаще всего с помощью обычных предохранителей по высокой стороне и автоматических выключателей – по низкой, а это отдельная тема. Сейчас же поговорим об особенностях защиты мощных трансформаторов от 2,5 кВА и выше.
Итак, для начала необходимо сказать, что защиты трансформатора бывают основными и резервными. К основным защитам относится дифференциальная защита и газовая защита трансформатора.
Дифференциальная защита работает без выдержки времени. Это защита с абсолютной селективностью, то есть она реагирует на все виды двухфазных и трехфазных КЗ в зоне действия. Зона работы дифзащиты ограничена трансформаторами тока по сторонам высокого и низкого напряжения. Газовая защита трансформатора также относится к основным, то есть она работает без выдержки времени и защищает исключительно силовой трансформатор от внутрибаковых повреждений. Газовая защита имеет две ступени. Первая ступень срабатывает при плавном снижении уровня масла в банке трансформатора. При этом отключения силового оборудования не происходит, и срабатывает лишь соответствующее указательное реле. Вторая ступень срабатывает уже на отключение силового трансформатора. Работает эта защита при возникновении серьезного повреждения внутри бака силового трансформатора и выброса масла, а также в случае снижения уровня масла в оборудовании ниже уровня газового реле.
С основными защитами силового трансформатора мы разобрались – переходим к резервным. Наиболее важной (если можно так выразиться) резервной защитой является МТЗ. К преимуществам данной защиты можно отнести возможность дальнего резервировании при коротком замыкания. Это значит, что данная защита будет чувствительной не только при КЗ на силовом трансформаторе, но и в случае возникновении аварии на отходящем присоединении. Время срабатывания защиты выбирается, исходя из принципов селективности, и может составлять от 0,5 до 4 секунд.
Токовая резервная защита также воздействует на отключение силового трансформатора. Назначение данного устройства, построенного на блоках ПР 4700 или РЗТ, заключается в резервировании основных защит при их отказе или в случае потери опертока. Основным преимуществом данной защиты является полная независимость от оперативного тока на подстанции. Время срабатывания токовой резервной защиты обычно максимальное (от 3 до 6 секунд).
Защита минимального напряжения (ЗМН) работает в случае обесточения силового трансформатора и воздействует на до отключение выключателя низкой стороны перед действием АВР. Время работы ЗМН может различным – от 6 до 20 секунд, в зависимости от типа нагрузки и требований потребителя.
Из защит, действующих на сигнал, стоит выделить защиту от перегруза, которая работает в случае превышения номинальной мощности трансформатора в среднем на 25 процентов. Время срабатывания такой защиты составляет обычно девять секунд.
При повышении температуры масла в баке силового трансформатора будет работать защита от перегрева. При этом установка по температуре зависит от вида охлаждения силового трансформатора. Защита также работает на сигнал. Время срабатывания также эквивалентно времени срабатывания предупредительной сигнализации на подстанции.
Конечно, выше перечислены далеко не все защиты силового трансформатора. Но приведенной информации вполне достаточно, чтобы хотя бы частично усвоить данный вопрос.
|
