Строение электролитического конденсатора

В каждом современном бытовом приборе, как правило, есть электролитические конденсаторы.
В отличие от других типов конденсаторов, электролитические конденсаторы являются обычно полярными, то есть включаются в цепь исключительно определенным образом, с соблюдением полярности. Основным же преимуществом электролитических конденсаторов является их компактность при довольно существенной емкости в отличие от иных типов конденсаторов. Размер тем больше, чем больше емкость и чем выше допустимое рабочее напряжение.

Электролитические конденсаторы выпускаются традиционно емкостью до 1 фарады и на допустимое рабочее напряжение до 400 вольт. Однако с развитием технологий эти значения все время увеличиваются.
В качестве диэлектрика в таких конденсаторах используется тонкий слой оксидной пленки, наносимый на протравленный алюминиевый положительный (анод) электрод методом анодного оксидирования. За счет весьма малой толщины оксидной пленки на аноде, (до 1 микрона) электроемкость такого конденсатора получается весьма значительной. Второй электрод (катод) также алюминиевый, он также подвергается травлению. Это делается для придания поверхности шероховатости для улучшения контакта. Электроды разделены обычно слоем пропитанной электролитом пористой бумаги, которая выступает в качестве вспомогательного электрода для катода, а также предотвращает контакт между анодной и катодной пластинами фольги. Пластины с выводами, вместе с пропитанной электролитом бумагой скручиваются в плотный цилиндр, который запечатывается в цилиндрический алюминиевый корпус.

Обычно электролитические конденсаторы рассчитаны на работу в диапазоне температур от минус 40 до плюс 150 градусов Цельсия, а в качестве вспомогательных мер для охлаждения, может быть предусмотрена возможность крепления корпуса на внешний радиатор.

Выводы электродов таких конденсаторов различаются в зависимости от типа корпуса и предполагаемого способа монтажа: под винт, проволочные, защелкиваемые и другие.

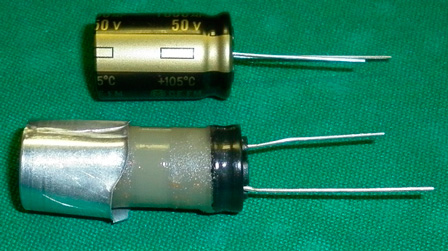

Устройство электролитического конденсатора
