Электролитические конденсаторы в

усилителях мощности

Электролитические конденсаторы характеризуются большими потерями электролитического тока, невысокой граничной частотой, замедленными процессами поляризации в диэлектрике (диэлектрическая абсорбция), посредственными показателями эквивалентного сопротивления и плохими импульсными характеристиками. При обычной работе электролитических конденсаторов выявляется их недолговечность и низкая надёжность.

Через диэлектрик состоящий из окисла электролита (сепаратор) протекает ионный ток. Ионы движутся на много медленнее электронов, а длина их пробега, несмотря на небольшую толщину сепаратора, в десятки тысяч раз превышает толщину последнего. При протекании ионного тока выделяется тепловая энергия, что вызывает нагрев сепаратора и сокращает надежность и срок службы электролитического конденсатора.

Присутствие ионного тока и асимметричная конструкция электролитического конденсатора являются причиной высокого уровня внутренних шумов и нелинейных искажений. Всё эти недостатки вызывают инертность электролитического конденсатора и воздействует на звук в виде искусственной компрессии.

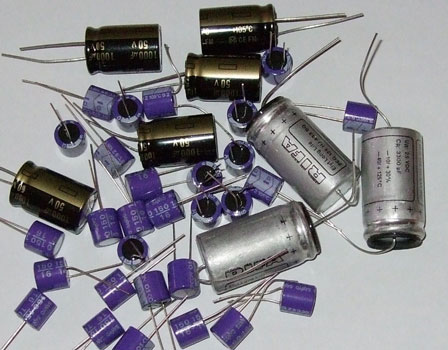

Фото современных - высококачественных электролитических конденсаторов которые мы применяем только во второстепенных цепях: EVOX RIFA (Sweden), PANASONIC FM (Japan/China), SANYO OSCON (Japan).

Конденсаторы электролитические PANASONIC FM, SANYO OSCON, EVOX RIFA

Тест электролитических конденсаторов

Конденсаторы построены в порядке убывания качества звука * * * * *.
Все протестированные электролитические конденсаторы здорово уступают среднему по стоимости и качеству звука плёночному конденсатору Solen.

* * * * * BLACK GATE N (Japan) - самый сбалансированный по звуку конденсатор среди всех тестируемых. Давно снят с производства - есть современные анти звуковые подделки.
* * * * * EVOX RIFA PEG 124 (Sweden) - звук напоминает бумажный конденсатор - глубокие низкие частоты и красивая середина, немного не хватает верхних частот - это легко выправляется шунтированием "быстрой плёночной" ёмкостью 0.15- 0.01мкф. Выпускается в ограниченном количестве и применяется в военной - бортовой / силовой электронике, в авто / судо / космос / самолётостроении. Конденсатор низкоимпедансный, высокотемпературный - 150гр/ц и обладает повышенной надёжностью.
* * * * BLACK GATE FK (Japan) - правильно сбалансирован по всему частотному диапазону, но проиграл "EVOX RIFA PEG 124" по качеству воспроизведения низких и средних частот. Давно снят с производства - есть современные анти звуковые подделки.
* * * SANYO OSCON (Japan) - самый непонятный электролитический конденсатор, в разных схемах разный звуковой подчерк. По сравнению с другими звук трудно объяснимый - можно сказать "сладкий". В начале подкупает, а потом чувствуешь искусственность, ненатуральность. Лучшее применение - шунтирование катодного резистора. В полупроводниковой схеме хорошо показал себя в обратной связи.
* * ELNA CERAFINE (Japan / China) - провал на средних частотах, излишний акцент на высоких. Применяется в современных дорогостоящих High End Audio изделиях. Выдаёт звук на уровне "PANASONIC FM" и здорово уступает всем другим протестированным конденсаторам.

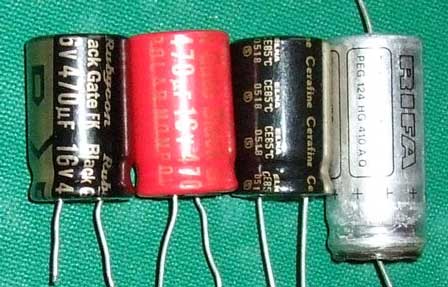

конденсаторы электролитические BLACK GATE FK, BLACK GATE N, ELNA CERAFINE, EVOX RIFA PEG 124

Надпись "Audio" на современных электролитических конденсаторах констатирует - это обыкновенный, серийный, низкоимпедансный, электролитический конденсатор повышенной стоимости (только за надпись "Audio").

Всем пользователям хорошо знакомы с "глюки" мониторов, компьютеров, телеприёмников и.т.д. - это наглядная и негативная работа электролитических конденсаторов (любых производителей). Самые нелепые неполадки радиоаппаратуры происходящие в электронной природе провоцируют исключительно электролиты. Если схема тупо "глючит" - меняйте "кондёры" и проблема будет решена на 100%.

Малейшее вздутие верхней части корпуса говорит - конденсатор пробит и никаким заряд/разрядом его не восстановить.

Качество звучания современных электролитов оставляет желать лучшего, но выпускать серийный High End Audio аппарат без электролитических конденсаторов не имеет коммерческого смысла - сложно, дорого, габаритно.

Тайваньские бренды -  производители высококачественных компьютерных материнских плат и видео карт полностью отказались от применения своих собственных электролитических конденсаторов - "глючат" и взрываются.

Современное японо-американо-европейское производство электролитических конденсаторов стремительно стремится к развивающемуся социализму - China, в итоге имеем: "мя-у" звук.
