Микросхема TL494, она же KA7500B и КР1114ЕУ4

Микросхема TL494 представляет собой ШИМ – контроллер, отлично подходящий для построения импульсных блоков питания различной топологии и мощности. Может работать как в однотактном, так и в двухтактном режиме.

Отечественным ее аналогом является микросхема КР1114ЕУ4. Texas Instruments, International Rectifier, ON Semiconductor, Fairchild Semiconductor – многие производители выпускают данный ШИМ-контроллер. У Fairchild Semiconductor он называется, например, KA7500B.

микросхема TL494 с обозначением выводов

Если просто посмотреть на обозначения выводов, становится ясно, что данная микросхема имеет довольно широкие возможности для регулировки.

Рассмотрим обозначения всех выводов:

  • неинвертирующий вход первого компаратора ошибки
  • инвертирующий вход первого компаратора ошибки
  • вход обратной связи
  • вход регулировки мертвого времени
  • вывод для подключения внешнего времязадающего конденсатора
  • вывод для подключения времязадающего резистора
  • общий вывод микросхемы, минус питания
  • вывод коллектора первого выходного транзистора
  • вывод эмиттера первого выходного транзистора
  • вывод эмиттера второго выходного транзистора
  • вывод коллектора второго выходного транзистора
  • вход подачи питающего напряжения
  • вход выбора однотактного или же двухтактного режима работы
     микросхемы
  • вывод встроенного источника опорного напряжения 5 вольт
  • инвертирующий вход второго компаратора ошибки
  • неинвертирующий вход второго компаратора ошибки

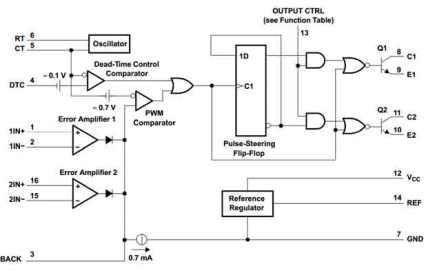

внутренняя структура микросхемы TL494, KA7500B, КР1114ЕУ4

На функциональной диаграмме можно видеть внутреннюю структуру микросхемы.
Два верхних вывода слева предназначены для настройки параметров внутреннего генератора пилообразного напряжения, который здесь обозначен как «Oscillator». Для нормальной работы микросхемы, производитель рекомендует применять времязадающий конденсатор емкостью из диапазона от 470пф до 10мкф, а времязадающий резистор из диапазона от 1,8кОм до 500кОм. Рекомендуемый диапазон рабочих частот – от 1кГц до 300кГц. Частоту можно вычислить по формуле f = 1.1/RC. Так, в рабочем режиме на выводе 5 будет присутствовать пилообразное напряжение амплитудой около 3 вольт. У разных производителей она может отличаться в зависимости от параметров внутренних цепей микросхемы.

пилообразное напряжение амплитудой 3 вольта

Для примера, если применить конденсатор емкостью 1нФ, а резистор на 10кОм, то частота пилообразного напряжения на выходе 5 составит примерно f = 1.1/(10000*0.000000001) = 110000Гц. Частота может отличаться, по данным производителя, на +-3% в зависимости от температурного режима компонентов.

частота пилообразного напряжения на выходе 110000Гц

Вход регулировки мертвого времени 4 предназначен для определения паузы между импульсами. Компаратор мертвого времени, обозначенный на схеме «Dead-time Control Comparator», даст разрешение выходным импульсам, если напряжение пилы выше напряжения, подаваемого на вход 4. Так, подавая на вход 4 напряжение от 0 до 3 вольт, можно регулировать скважность выходных импульсов, при этом максимальная длительность рабочего цикла может составлять 96% в однотактном режиме и 48%, соответственно, в двухтактном режиме работы микросхемы. Минимальная пауза здесь ограничена значением 3%, которое обеспечивается встроенным источником с напряжением 0.1 вольта. Вывод 3 также имеет значение, и напряжение на нем так же играет роль для разрешения импульсов на выходе.

Подача сигнала для разрешения и запрета прохода импульсов на выходе импульсы на выходе ШИМ при параллельной работе выходных транзисторов

Выводы 1 и 2, а так же выводы 15 и 16 компараторов ошибки могут быть использованы для защиты проектируемого устройства от перегрузок по току и по напряжению. Если напряжение, подаваемое на вывод 1, станет выше, чем подаваемое на вывод 2, или напряжение, подаваемое на вывод 16, станет выше, чем напряжение, подаваемое на вывод 15, то вход ШИМ-компаратора «PWM Comparator» (вывод 3) получит сигнал для запрета импульсов на выходе. Если данные компараторы использовать не планируется, то их можно заблокировать, замкнув на землю неинвертирущие входы, а инвертирующие подключив к источнику опорного напряжения (вывод 14).
Вывод 14 является выходом встроенного в микросхему стабилизированного источника опорного напряжения 5 вольт. К этому выводу можно подключать цепи, потребляющие ток до 10 мА, которыми могут быть делители напряжения для настройки цепей защиты, мягкого пуска, или установки фиксированной или регулируемой длительности импульсов.
К выводу 12 подается напряжение питания микросхемы от 7 до 40 вольт. Как правило, применяют 12 вольт стабилизированного напряжения. Важно исключить любые помехи в цепи питания.
Вывод 13 отвечает за режим работы микросхемы. Если на него подать опорное напряжение 5 вольт, (с вывода 14) то микросхема будет работать в двухтактном режиме, и выходные транзисторы будут открываться в противофазе, по очереди, причем частота включения каждого из выходных транзисторов будет равна половине частоты пилообразного напряжения на выводе 5. Но если замкнуть вывод 13 на минус питания, то выходные транзисторы станут работать параллельно, а частота будет равна частоте пилы на выводе 5, то есть частоте генератора.

Максимальный ток для каждого из выходных транзисторов микросхемы (выводы 8,9,10,11) составляет 250мА, однако производитель не рекомендует превышать 200мА. Соответственно, при параллельной работе выходных транзисторов (вывод 9 соединен с выводом 10, а вывод 8 соединен с выводом 11) максимально допустимый для ток составит 500мА, но лучше не превышать 400мА.

Выходные транзисторы могут быть включены по-разному, в соответствии с целью разработчика, по схеме с общим эмиттером, либо по схеме эмиттерного повторителя.
